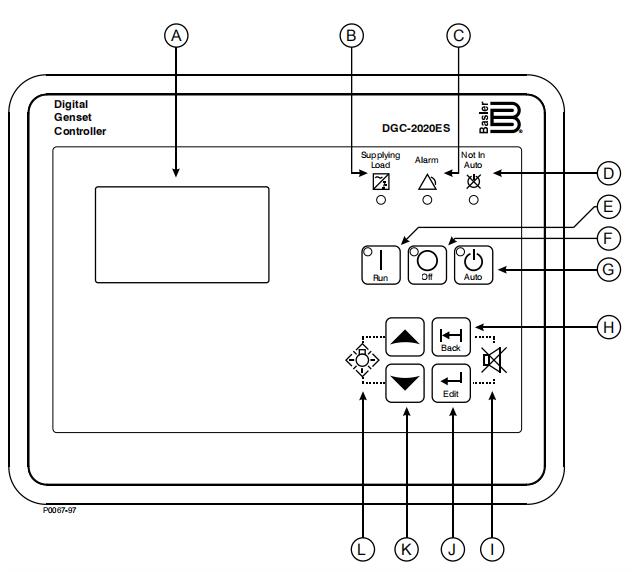

定位器

內容

A

液晶顯示。背光，64*128像素LCD作為測量、報警、預警和防護功能的本地信息源。顯示操作保持在-40℃。

B

提供負荷指示器。當發電機電流大于應急電源（EPS）閾值電流時，綠色LED亮。

C

報警指示器。在報警條件下，紅色LED常亮，在預警條件下，紅色LED閃爍。

D

非自動指示器。當DGC-2020ES不運行在自動模式下，紅色LED亮。DGC-2020ES在運行或關閉模式下工作，該LED開啟。

E

運行按鈕以及模式指示。按下該按鈕，設定DGC-2020ES為運行模式。當激活運行模式時，表示運行模式的綠色LED亮。

F

關閉按鈕以及模式指示。按下該按鈕，設定DGC-2020ES為關閉模式。當DGC-2020ES處于關閉模式時，表示關閉模式的紅色LED亮。此按鈕也可重置斷路器管理預警和所有MTUECU報警。

G

自動按鈕以及模式指示。按下自動按鈕，設定DGC-2020ES為自動模式。當激活自動模式時，表示自動模式的綠色LED亮。

H

后退按鈕。按下此按鈕，取消設置編輯會話，同時放棄設置修改。通過菜單瀏覽時，按下該按鈕升至上一級。按下瞬間，該按鈕也會重置斷路器管理預警和所有MTUECU報警。當查看維護小時數或維護到期預警時，按壓該按鈕10秒，也可重置維護時間間隔。

I

報警消音按鈕組合。同時按返回和編輯按鈕可斷開設定為喇叭輸出的繼電器。

J

編輯按鈕。按下該按鈕，開始編輯會話，并在DGC-2020ES設置中啟用更改。在編輯會話結束時，按下編輯按鈕來保存更改的設置。通過菜單瀏覽時，按下該按鈕降至下一級。當鍵入字符串時（比如密碼），該按鈕鎖定被選字符并移至下一位置。結束時，按編輯按鈕兩次可提交字符串。

K

箭頭按鈕。使用這兩個按鈕，通過前面板上的顯示菜單進行導航，并修改設置。在同一級內，向上、向下下箭頭按鈕用于在菜單水平內項目之間移動。按下下箭頭按鈕，移動至列表下方項目。按下上箭頭按鈕，移動至列表上方項目。在設置編輯會話期間，向上和向下箭頭按鈕用于增加并減少選定設置的值。

L

燈測試按鈕組合。同時按向上和向下箭頭按鈕，通過運用所有LCD像素點并盡可能長時間的點亮所有LED，以測試DGC-2020ES指示器。
