柴油發電機組噴油器測試儀可用來測定和調整柴油發動機噴油器的起始噴油壓力，同時還可以檢查噴油器的噴霧狀況是否良好及噴油器是否有滴漏現象。其分為車間內使用的固定式和直接就機使用的便捷式兩種。本篇為大家簡單介紹柴油發電機組固定式噴油器測試儀以及便捷式噴油器測試儀的結構特點。

　　一、柴油發電機組固定式噴油器測試儀

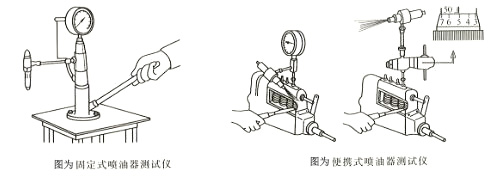

　　固定式噴油器測試儀如下左圖所示。它由壓力表、操縱桿、測試儀殼體、活塞、進油管、濾網、出油管、接頭和油箱等組成。

　　這種噴油器測試儀通過螺柱固定在作業臺上，搖動操縱桿使燃油產生高壓，進入噴油器，從而對噴油器進行檢查。

　　二、柴油發電機組便捷式噴油器測試儀

　　便捷式噴油器測試儀如上右圖所示。它由壓力表、測試儀殼體、接管和接頭等組成。這種噴油器測試儀在檢測時，將其直接裝在噴油泵高壓出油管接頭上，利用旋具使噴油泵的柱塞副工作以產生高壓油，從而對噴油器進行檢查。便捷式噴油器測試儀的特點是：機構簡單、攜帶使用方便，但受噴油泵性能影響較大，精確度差，因此在實際檢測中較少使用。
