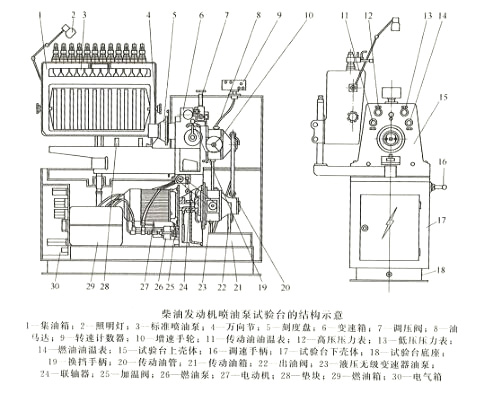

柴油發動機噴油泵試驗臺的結構示意如下圖所示。它由液壓無級變速器、變速箱、燃燒系統、量油機構、動力傳動系統及電氣系統六部分組成。本篇為大家重點說明液壓無級變速器的結構特點。

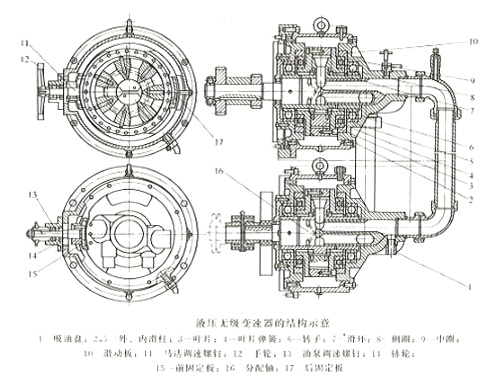

　　液壓無級變速器的結構示意如下圖所示，主要由油泵、油馬達、油管、吸油閥、偏心調節螺桿等部分組成。油泵和油馬達的結構相同，都為變量葉片泵。

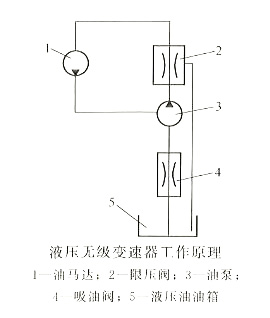

　　液壓油泵在電動機帶動下，從液壓油油箱和油馬達中吸入壓力油，經管路、限壓閥送入油馬達，驅動油馬達克服負載的阻力而工作，然后經管路流回液壓油泵，油泵重新將液壓油泵入油馬達，從而形成一個封閉的循環系統。

　　在這一封閉循環系統中工作時，只有少量的液壓油從油泵和油馬達的間隙處泄漏回油箱。泄漏的液壓油由油泵從油箱中經吸油管、吸油閥吸入來補償。輸油管路上的限壓閥起安全閥的作用，以防止系統因油壓過高而遭到損壞。
